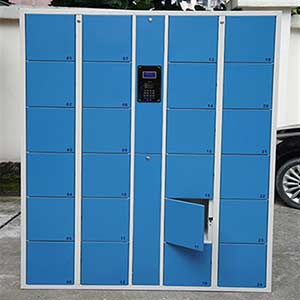

一、智能寄存柜的工作原理及硬件設計

智能寄存柜系統由一塊主板與兩塊繼電器板組成，主板與繼電器板之間采用串行通信方式實現信息交互。主板向繼電器板發送控制命令，繼電器板完成相應操作后將結果反饋給主板。

智能寄存柜主板使用兩塊cPu：主CPU和打印CPU。主CPU連接鍵盤、液晶顯示屏、MAX232接口、時鐘塊DS1302及存儲器EEPROM。MAX232接口用于與繼電器板之間的通信;若安裝投幣機，則將投幣機連接至主CPU的外中斷1口，以外中斷方式識別。打印CPU連接打印機、切紙刀和語音塊等。主CPU和打印CPU之間采用中斷方式通過CLK、DATA傳輸數據，智能寄存柜由主CPU控制打印CPU的操作。

二、智能寄存柜的主板軟件設計

智能寄存柜主板的主CPU是系統的控制中心，在接收到按鍵或投幣等外中斷時，判斷所需進行的處理，向打印CPU或繼電器板發送控制命令，使其完成相應的操作，井接收反饋信息，確保操作正確。智能寄存柜主程序?qū)ο到y(tǒng)進行初始化，并檢測當前智能寄存柜各箱內是否有物，將檢測結果和當前時間送至液晶顯示屏顯示。
